A209 x 3

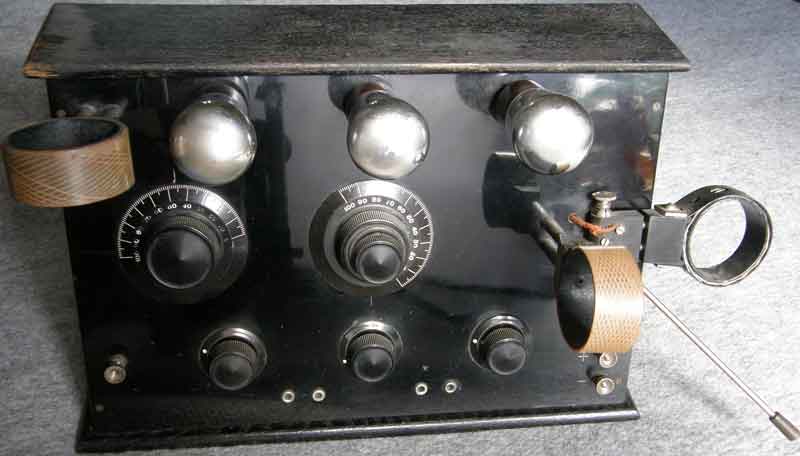

En högteknologisk apparat från 1920-talet byggd av en Ing Olsson i Sölvesborg. Såld till en järnvägstjänsteman i Sölvesborg när rundradion startade 1925. Denna köpte jag på en loppis nov 1992.

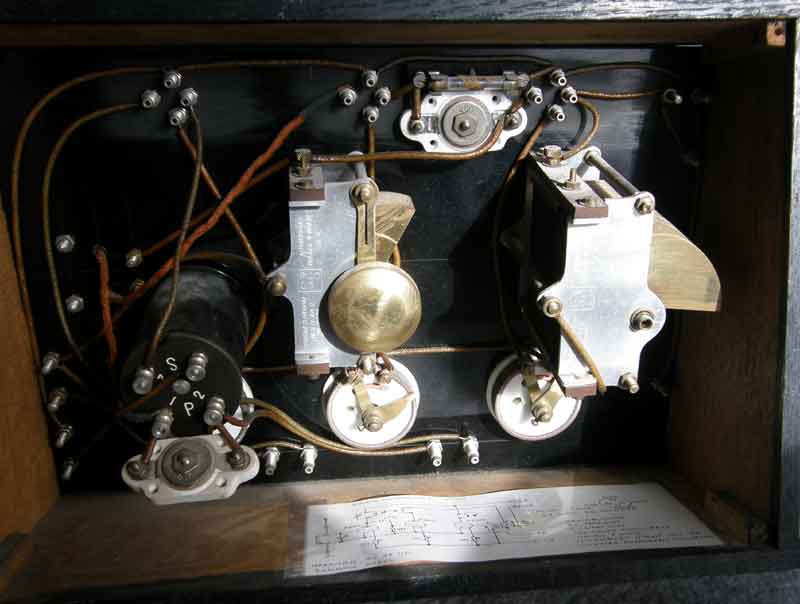

Rena konstverket...

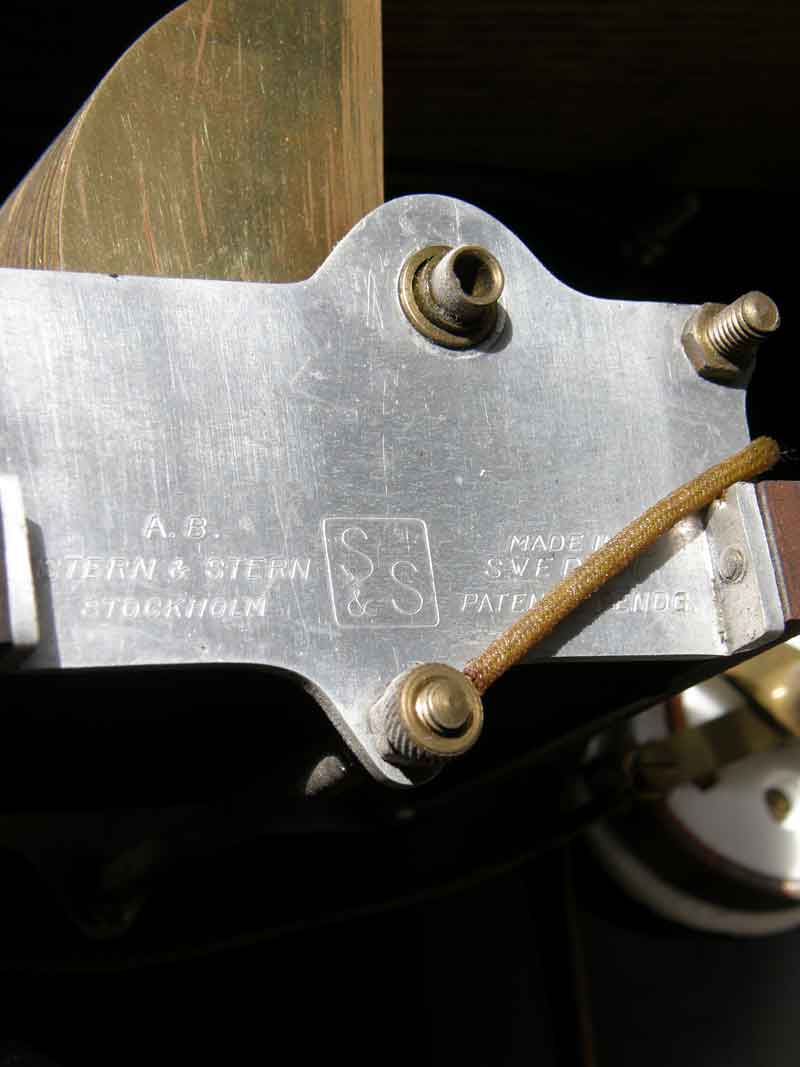

Svensktillverkade vridkondensatorer.

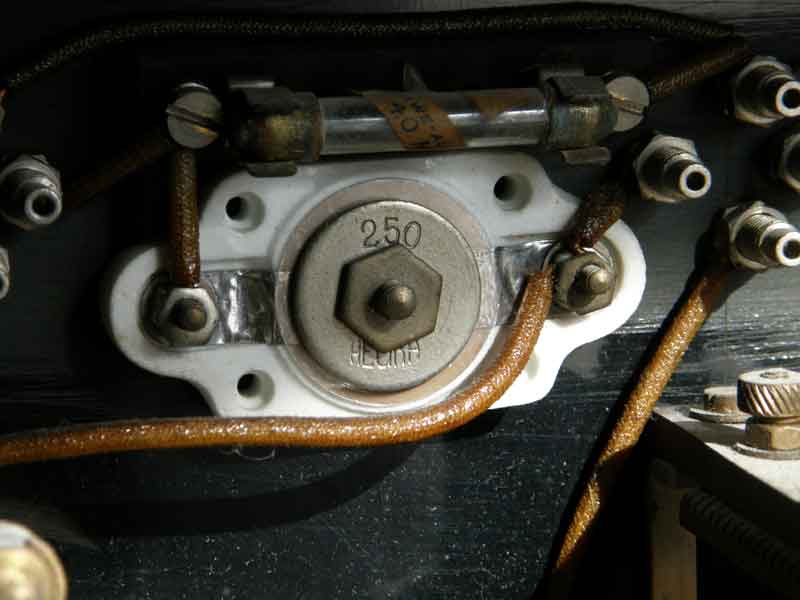

Gallerläckan på 4 Mohm

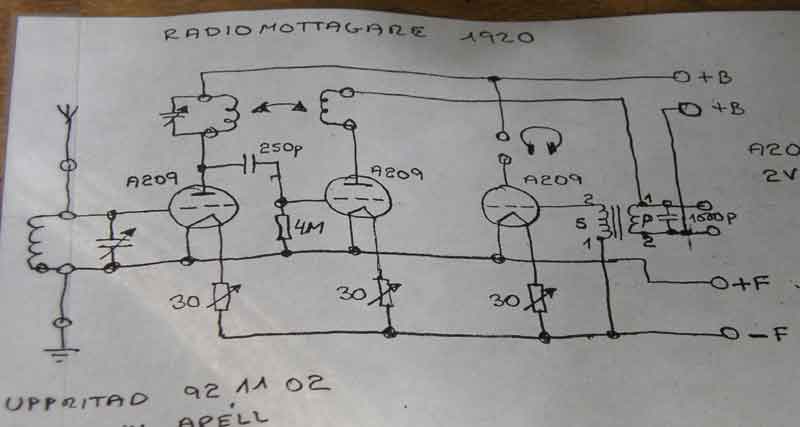

Ritade upp schemat när jag köpte den, och den fungerar. Alla rör A209. 2V glöd och 20....150V anodspänning.



Handbok för apparatbyggare

En tummad handbok, men tyvär är några scheman utskurna....men kolla här

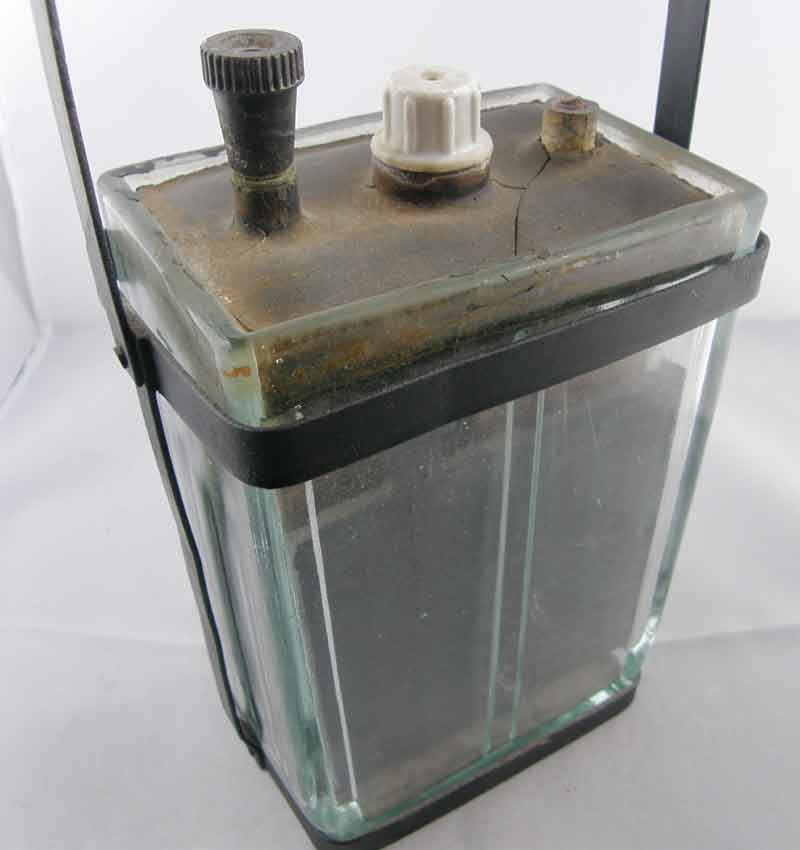

Glödströmsbatteri

Vid denna tid saknades ofta ström i hushållen, så radioapparaterna strömförsörjdes via ackumulatorer. Cykelverkstaden i byn skötte ofta om uppladdningen.

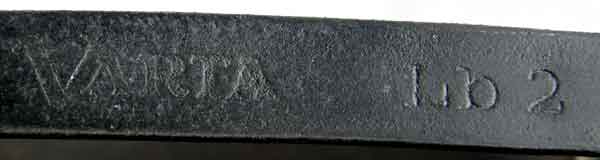

Varta batteri Lb 2

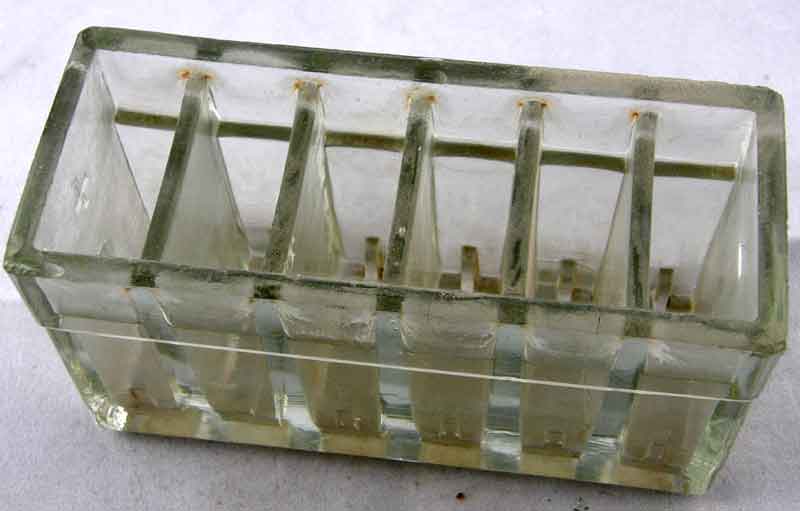

Glasskål till anodbatteri

Här ett tomt anodbatteri. Böjda blyplattor mellan de olika kamrarna. Sex celler så 12V från denna tingest.

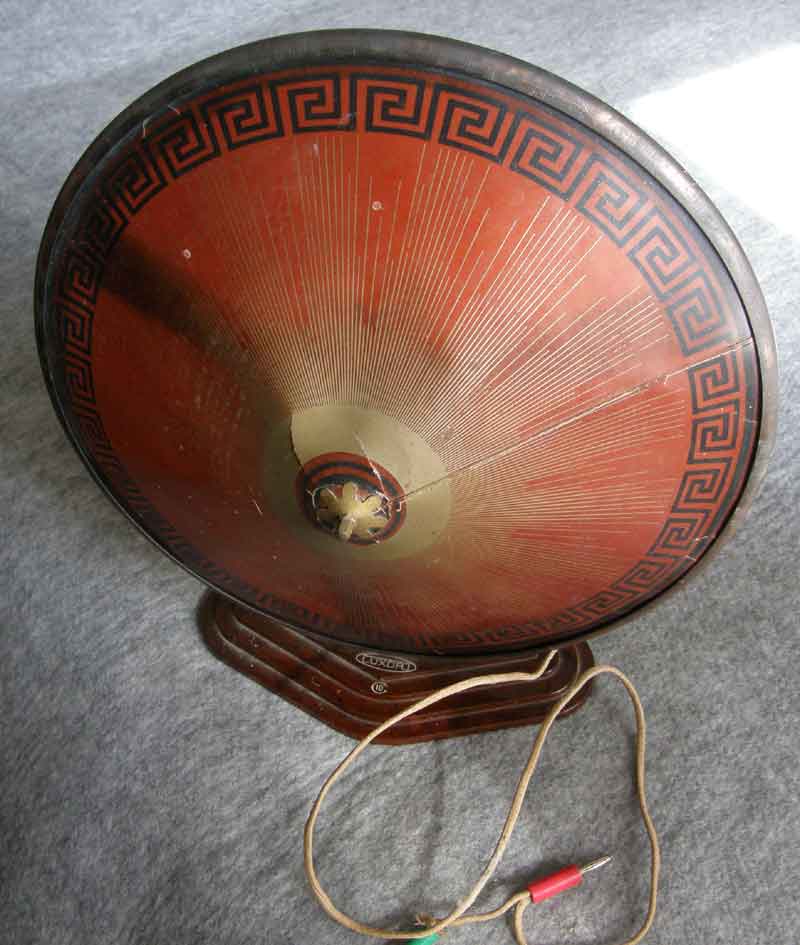

LUXOR högtalare

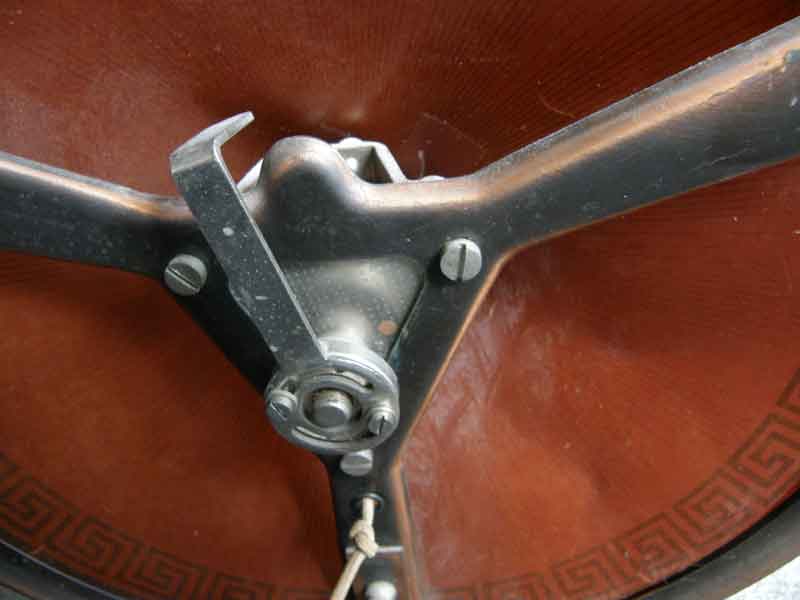

Bland de första högtalarna. I princip en konverterad hörlur.

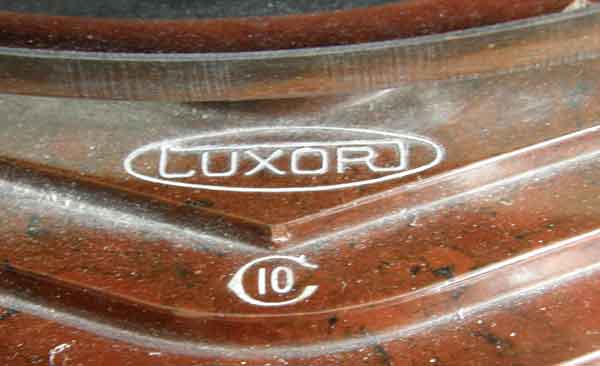

Vårt forna märke Luxor.
