Väderstationen

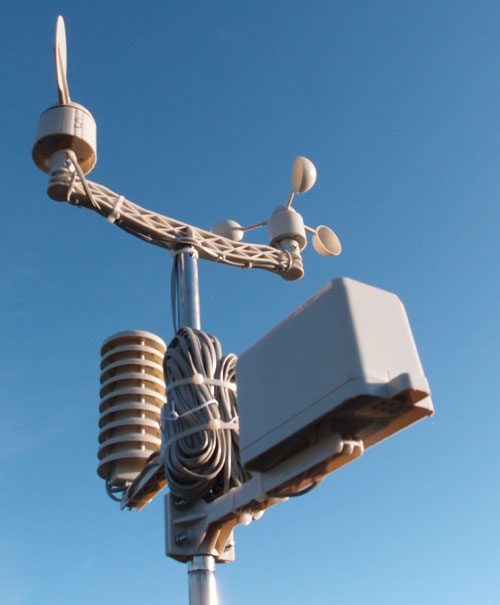

Detta är väderstationens givare monterade på ett 20,5mm rör. Vindhastighet och riktning överst. Regnmätaren till höger och den kombinerade temp/hygrometer i den runda burken som oxo innehåller sändaren till displayenheten. Sladdarna från vind och regnmätaren som kopplas till sändaren är väl tilltagna. Här har jag buntat ihop dem. Två AA-batterier driver sändaren i ett år?? Vid montaget får man vrida alltihop så att vindmätaren står i rätt riktning mot nord. Kommer dessa plastbitar att överleva en vinter därute?? Jag har medvetet köpt den billigaste stationen för test.

Lite erfarenheter!

Efter några veckors drift, kan man konstatera att stationen tål inte väder! Det har blåst rejält några gånger, långt över 35m/s i byarna. Den runda skyddshuven över termometern/sändaren, har blåst bort. Med påföljd att vatten trängt in i sändaren, med stopp som följd. Eftersom skyddshuven är öppen för vågrätt regn, så tränger vatten in i sändarkortet till slut. Nu har sändarenheten monterats i en strumpa och längre ner, regn och väderskyddad. Jag har senare öppnat sändarenheten. Sprayat extra lackskydd på kretskortet. Och sen tejpat alla skarvar och bara lämnat en liten öppning för temp och hygrometersensorn. Inne i sändarenheten sitter även mottagaren för radioklockan. Dess data skvätts över till displayen tillsammans med väderdatat.

Utstörd! En station har jag på vattentornet i Jämjö tillsammans med alla mobiltelefonstationerna! Inge bra! Den svaga signal som sändarenheten avger, dränks i bruset från mobilutrustningen. Max 2..3 meter fungerar. Men, jag gjorde en liten loopantenn. Skalade upp en koaxkabel 15cm och lödde innerledaren till skärmen. Denna loop tryckte jag upp vid sändaren. Den andra änden av koaxkabeln kopplade jag till antennen inne i displayen. Öppnade displayen, inne sitter en liten trådstump som är antennen. Trådstumpen ledde jag ut ur kapslingen innan jag skruvade ihop displayen igen.

Hela utrustningen har jag kopplat via en vägguttagsklocka, som bryter strömmen 1..2 gånger per dygn för att återställa utrustningen. 167 trappsteg i vattentornet, eller 25 km öppet vatten till Utklippan har vissa hinder. Batterierna i displayen är urtagna. Strömförsörjningen kommer via USB-sladden. Så displayen resetas därför också samtidigt.

Mobiltelefonförbindelsen på Utklippan har mer att önska! Ibland går det klockrent men allt för ofta bryts förbindelsen.

Regnmätaren tål inte blåst! Den triggar regn i stormarna. Det är en lätt "vagga" som tippar fram och tillbaka, av regndroppar naturligtvis, men också av luftturbulensen kring givaren. Den bör monteras stabilt, och lite vindskyddad.

Inga mätvärdesprotokoll till givarna var bifogad, så vi får ta värdena med en nypa salt! Vad kan man begära för 1000:-?

Montaget

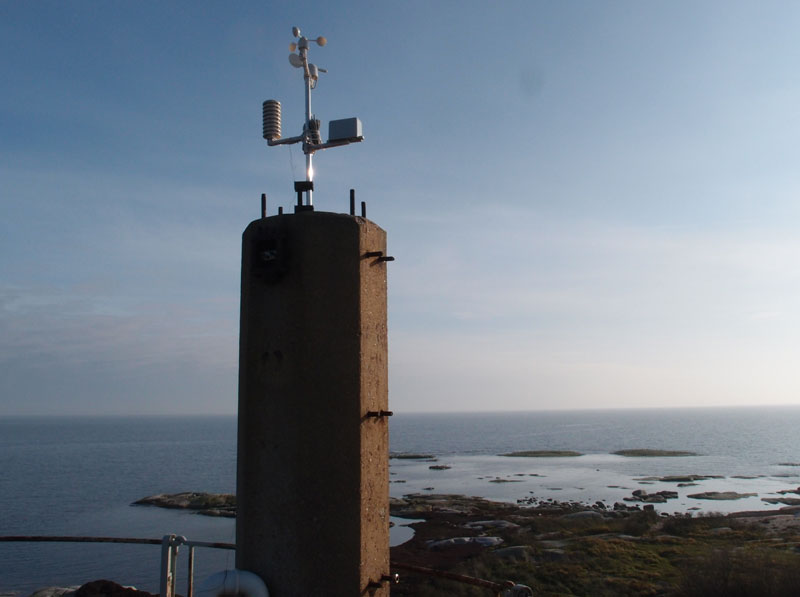

Stationen på plats. Fundamentet håller nog för stormar... men håller plastbitarna till väderstation över vintern? Plastbitarna har hållt, men den runda sändarenheten som har fått stryk i stormarna, har nu flyttats ner och placerats i det plaströr som skymtar i nederkanten av bilden. Det är en "svanhals" för kabelgenomföring in i byggnaden för den gamla mistluren..

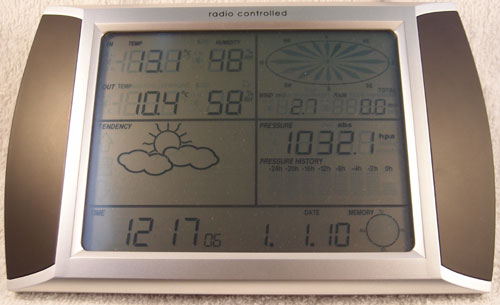

Displayenheten tar emot radiosignalen från givarna ovan på ett avstånd av max ca 100 meter. Den interna klockan uppdateras med den inbyggda radiokontrollerade klockan. På bilden är den inte uppdaterad ännu. De här väder stationerna säljs av olika firmor i Sverige och alla tar av någon anledning exakt 999:-! Tre stycken AA-batterier driver enheten., men... den kan också drivas av 5V via USB-sladden.

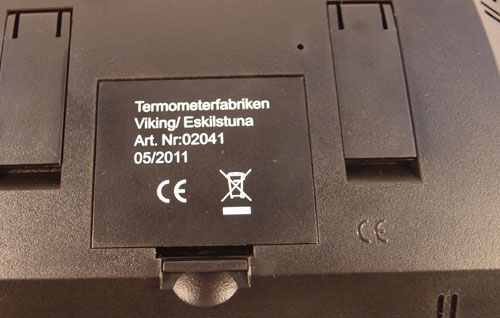

Min station, köpt hos Kjell & Co, vill påskina att den är tillverkad av Termoterfabriken i Eskilstuna?? På deras torra hemsida så får man inte mycket information. Bilden på fabriken tycks täcka hela Eskilstunas industriområde... Det sitter knappast några flinka fingrar i Eskilstuna och monterar ihop dessa väderstationer. Efter lite Googling, när jag behövde typbeteckningen, så är det mer troligt att den tillverkas här . Fine Offset Electronics, med typbeteckningen TH1080. Men.. minsta ordern är på 500 stycken! I kartongen finns en CD med programmet "Easy Weather", där man via USB-sladden kan ställa en del parametrar i stationen.

Minidator

Om man nu vill ha väderstationen presenterad på hemsidan så behövs en dator för att transportera signalerna till webhotellet. Det känns lite överilat att ha en ordinär dator för detta jobb. Dessutom... så varje watt som förbrukas, kostar ca 10:- per år på elräkningen.

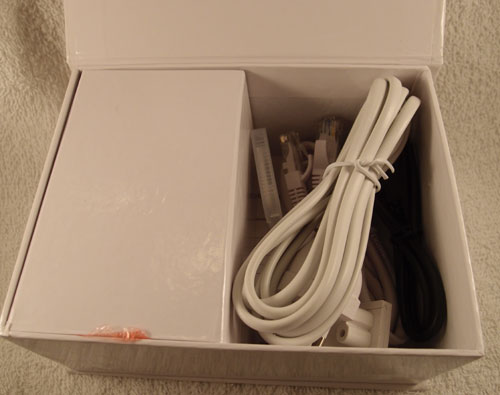

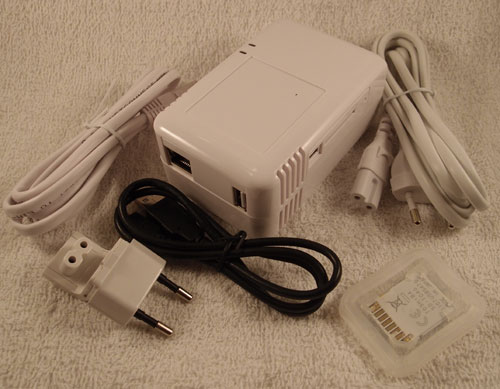

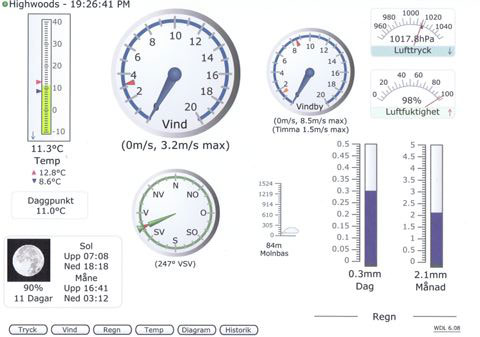

Jag köpte en Sheeva-plug från New it, England som levereras in en påkostad låda.. Den innehåller en förinstallerad programvara 'Meteohub' på ett SD kort. Meteohub vill ha en licensavgift om programmet, Meteohub, skall fungera mer än en prövotid. Meteohubprogrammet läser av väderstationen, beräknar alla data, och skickar upp det till hemsidan som en textfil. Ungefär så här... "112345 0.6 1.4 45 -2.0 99 1036.2 0.00 0.00 0.00 0.00 0.00 27.7 30 - -1 - - 0 0.00 - - - - - - - - - 07 24 01 Jämjö-07:24 0 - 15 10 - - -". För den oinvigde är det garamias. Men det är en standard, så att flera olika presentationsprogram kan ta hand om datat.

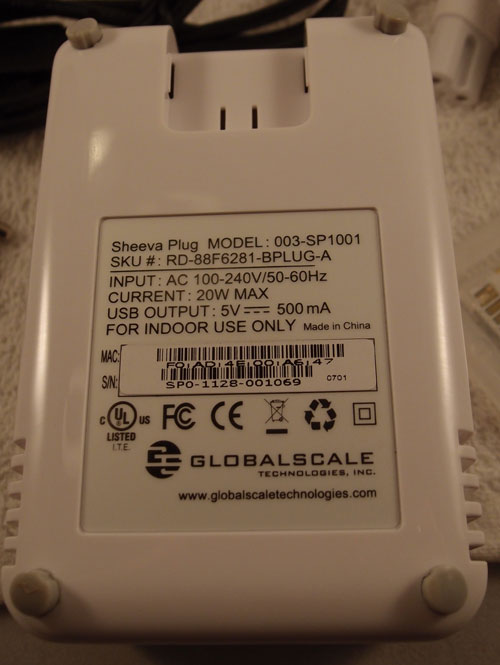

Denna minidator tar betydligt mindre ström än en vanlig dator. Pluggen anslutes till ett vägguttag och USB-sladden till väderdisplayen, och en Ethernetsladd till routern. Sen gäller det att hitta vilken adress den fick av routern. Surfa in i den och ange meteohub/meteohub som lösenord, för att kunna ställa sina parameter till hemsidan, vilken typ av väderstation som är ansluten osv. Inga roterande hårddiskar, och den återstartar efter strömavbrott. Hela utrustningen strömförsörjes via en klockströmbrytare som bryter strömmen varje natt för att omstarta stationen...ifall den hänger sig. Det är inte varje dag det går att komma ut, bara för en omstart! Signalerna går via mobilt bredband (Telenor) och en GlobeSurfer III.
