Sudden Receiver

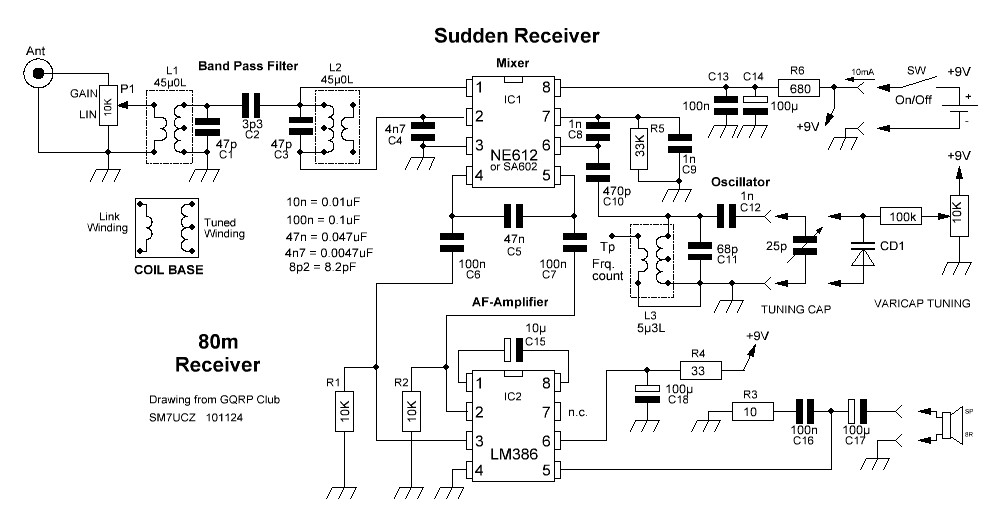

Modifierat schema från GQRP's Sudden receiver. Önskade en monitormottagare på labbänken som ersättning för rävsaxen när jag testar sändare oscillatorer osv.

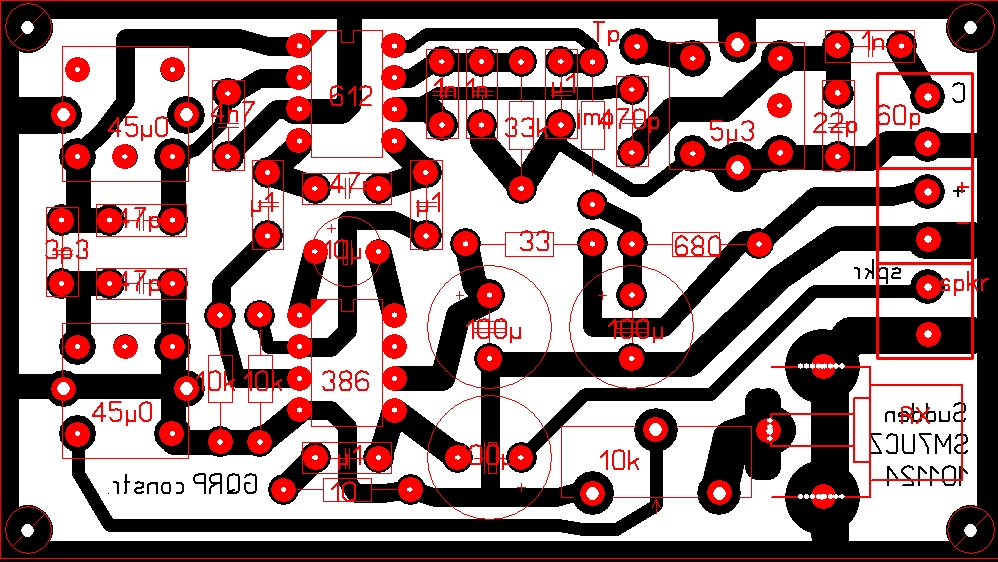

Kretskort 80 × 40mm

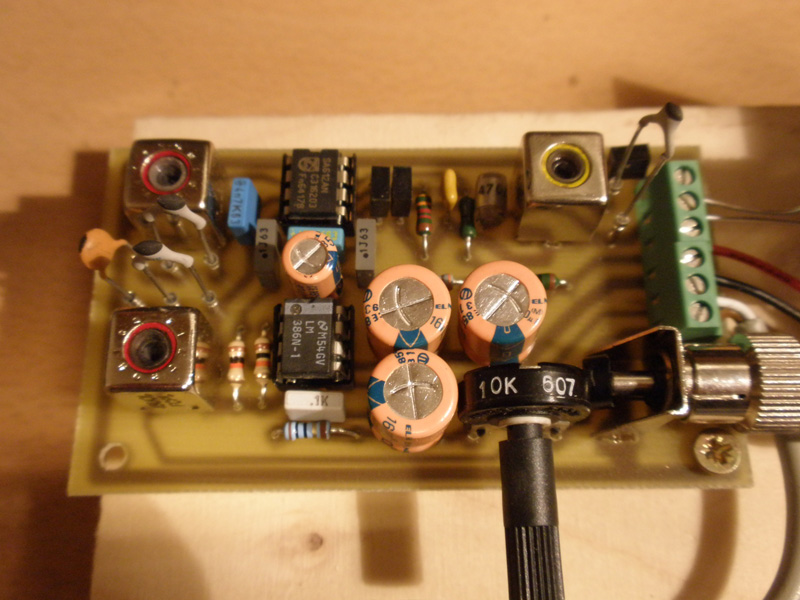

Kretskortet under test

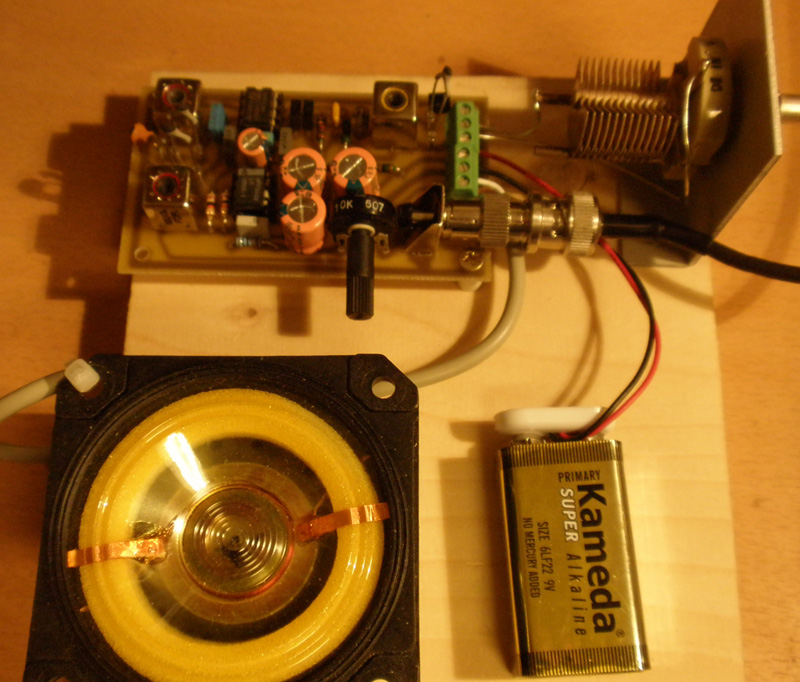

Test

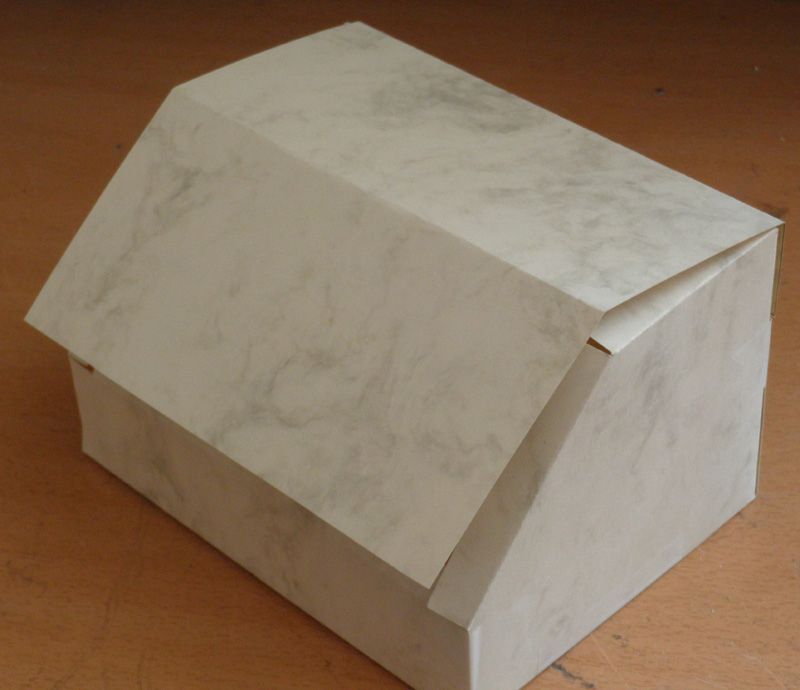

Utprovning av apparatlådan

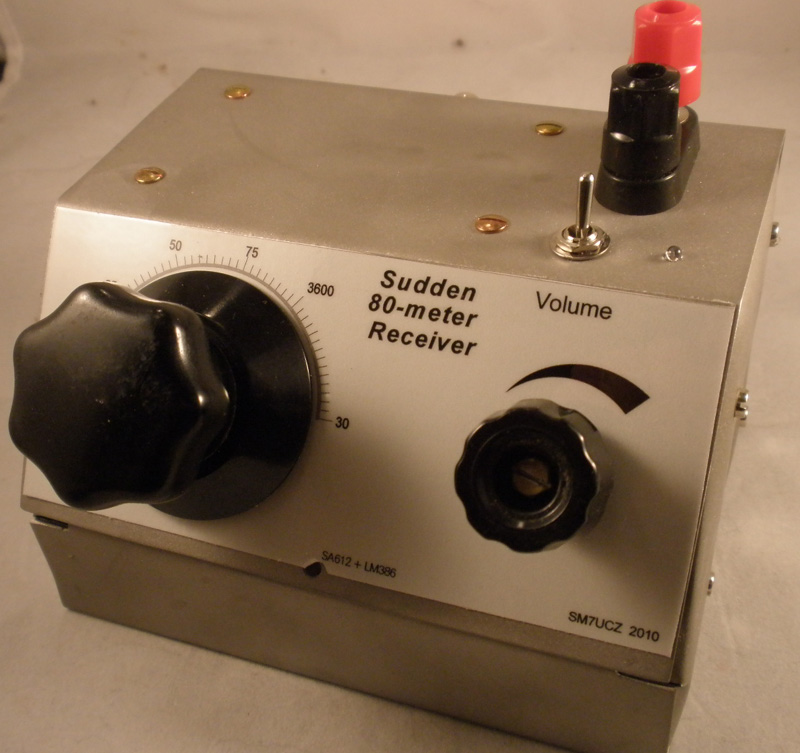

Färdiga lådan med panel av papper som lackats med klarlack

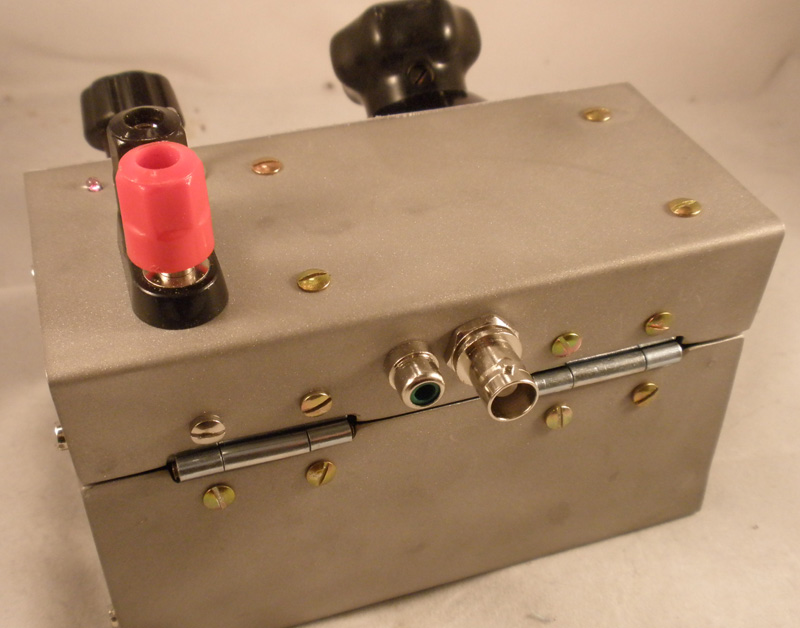

Antennanslutningar

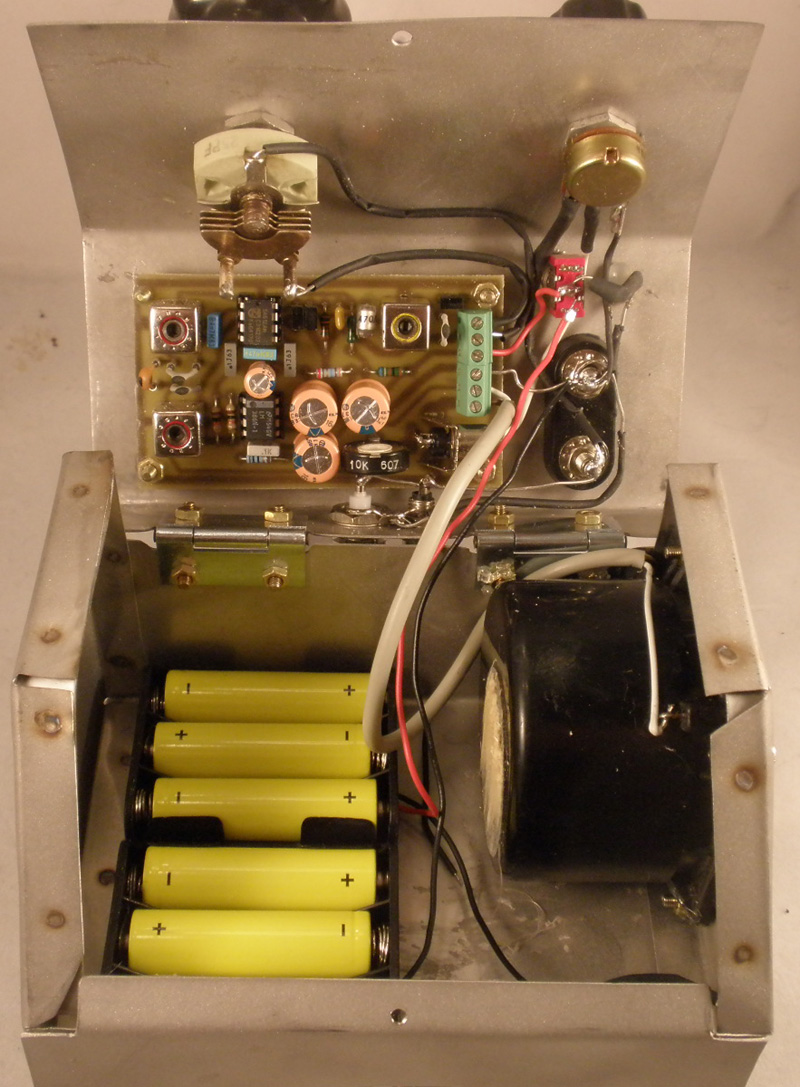

Inkråmet
