Kanon-Rör

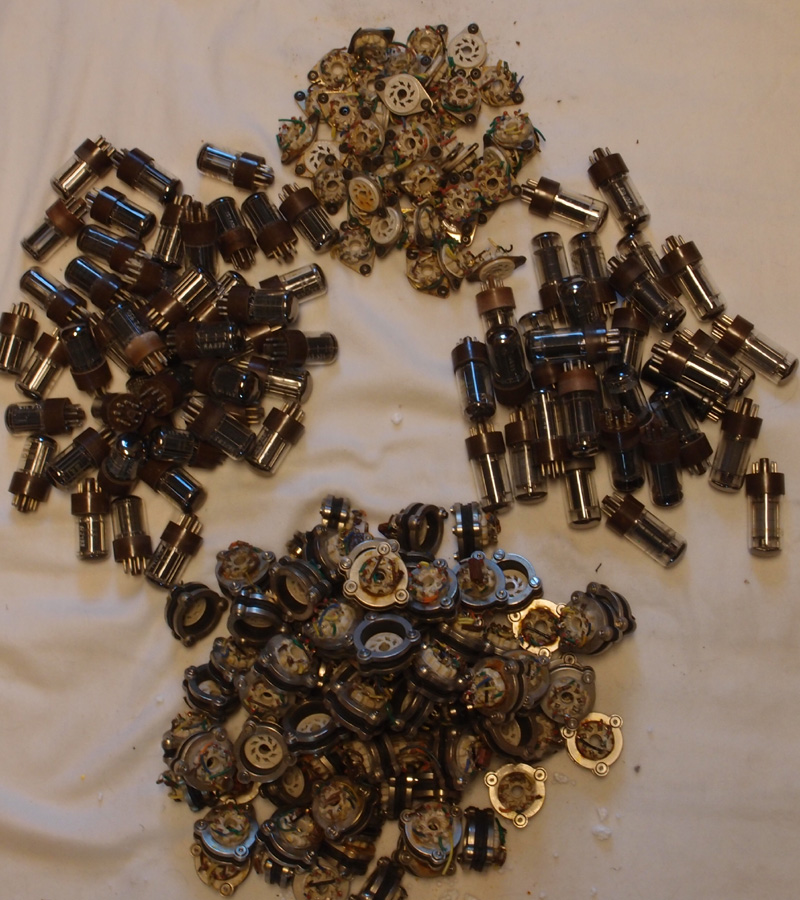

Några av delarna i en kanonstyrningutrustning nerplockat av en pojk på 90-talet. Detta skulle slängas....vilket jag inte kunde se...och nu har det legat på min vind i karantän under 20 år! Skulle röja lite, men slog av nyfikenhet på nätet, ena rörets beteckning, 33S29B och fann att det kostade $200:- Styck! Ett annat, 33S30B, $800:- Styck! Oanvända i originalkartong naturligtvis. Audiofilerna avgudar dessa rör. Rören är konstruerade av Standard Radio som extra skakstarka för att passa i miljöer runt kanoner. Och tillverkades under hela 1950-talet. Fabriken lades ner 1960. Rören på bilden är begagnade och utan kartong, men eftersom Sverige inte har varit i krig de senaste 200 åren, så är de lindrigt slitna... Socklarna, fortfarande med avklippta trådar. Men av en sort som inte går att uppbringa idag... förrän nu. Typbeteckningen 33S29B?? 3=triod, 3=triod, S = Standard Radio och 29 = löpnummret, typbeteckningen B=utvecklingsversionen



33S29B / 6SL7

Den svenska beteckningen är 33S29 (6SL7) en högbrant dubbeltriod. Finns också i versionerna 33S29A och 33S29B Lite historia om den svenska rörtillverkningen ... en annan historia ... ytterligare en historia

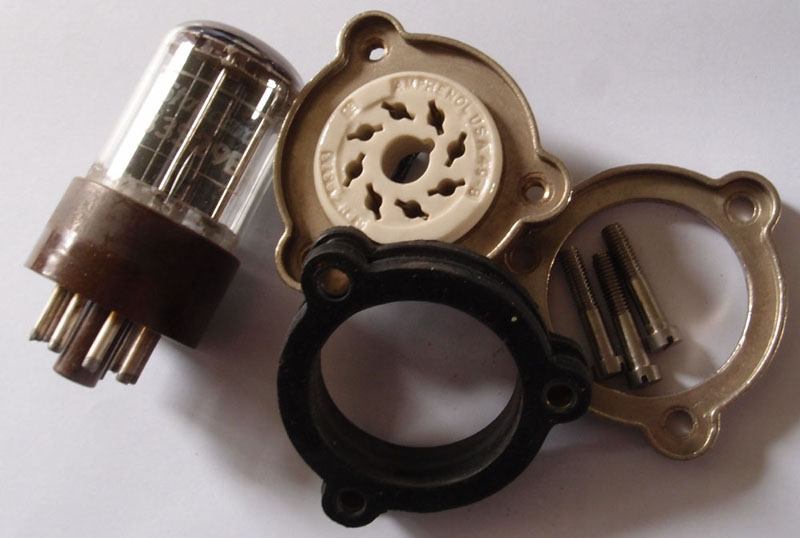

Rejäla oktalsocklar av ovanlig typ. Väger 85 gram styck. Troligen svensktillverkat fäste, eftersom det är M4 gänga i skruvarna. Keramiksockeln är amerikansk, Amphenol

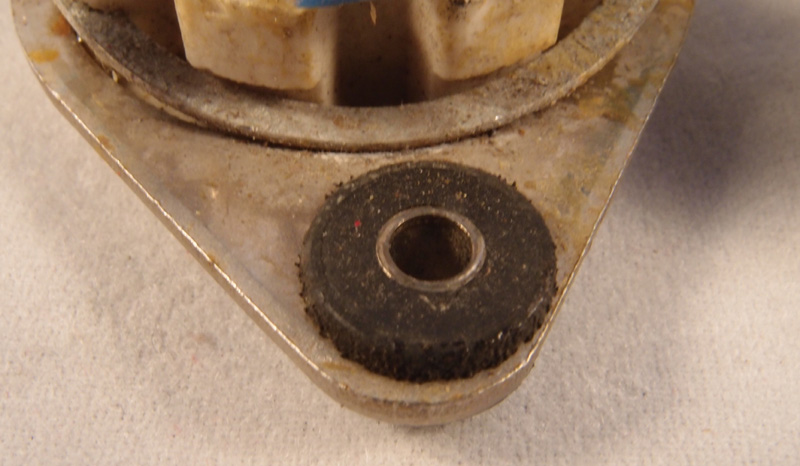

Gummiupphängningen skall förhindra att kanonmullret stör funktionen. Något för audiofilerna... så att inte golvtramp och högtalarbuller skakar elektrodsystemet!

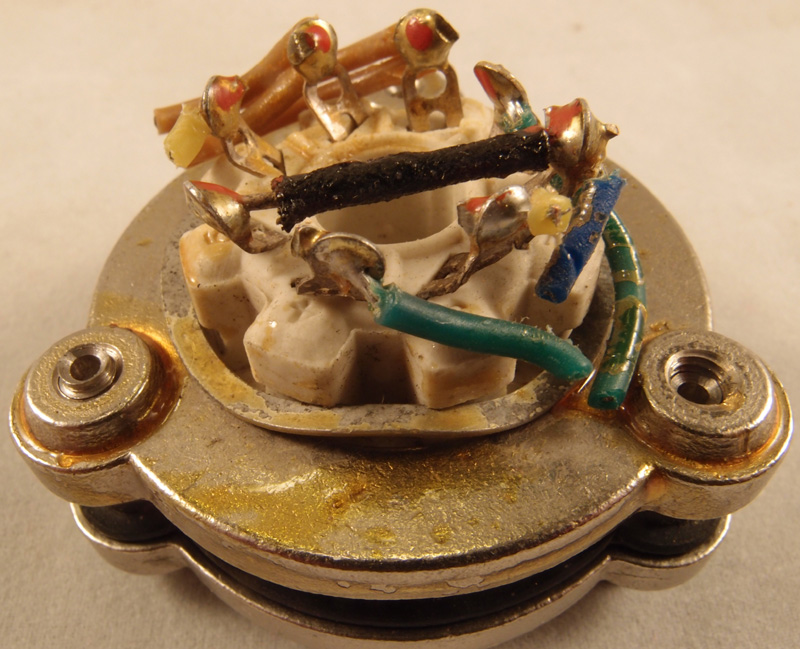

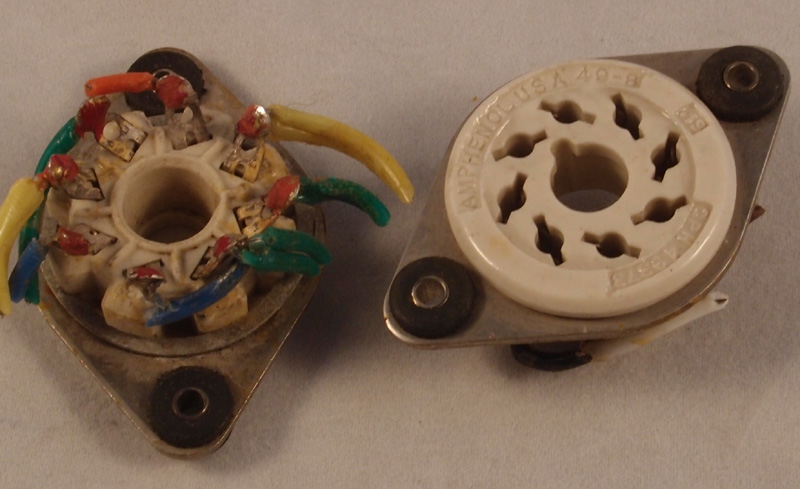

Varje lödning är efterkontrollerad, där visitationen avslutades med en röd prick för godkänt jobb.

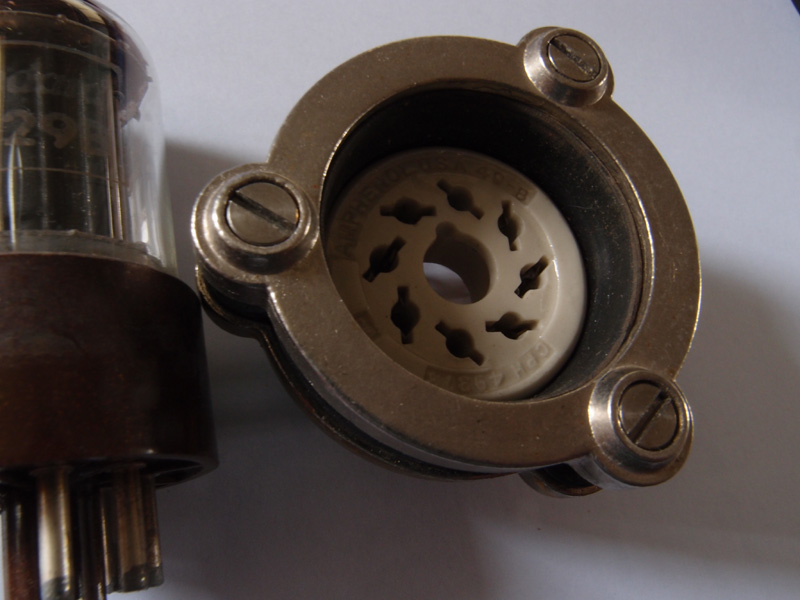

Något enklare avvibrerad sockel

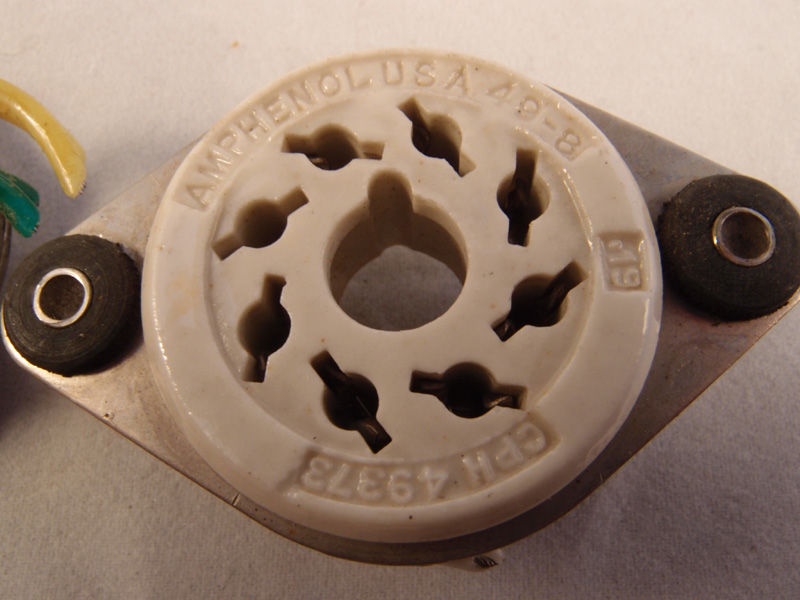

Gedigen amerikansk tillverkning, Amphenol i keramik. Bara det bästa är gott nog. Det sparades inte med krutet för komponenter till en kanon! (citat HYG).



Den enklare gummiupphängningen.



Konstruktionen

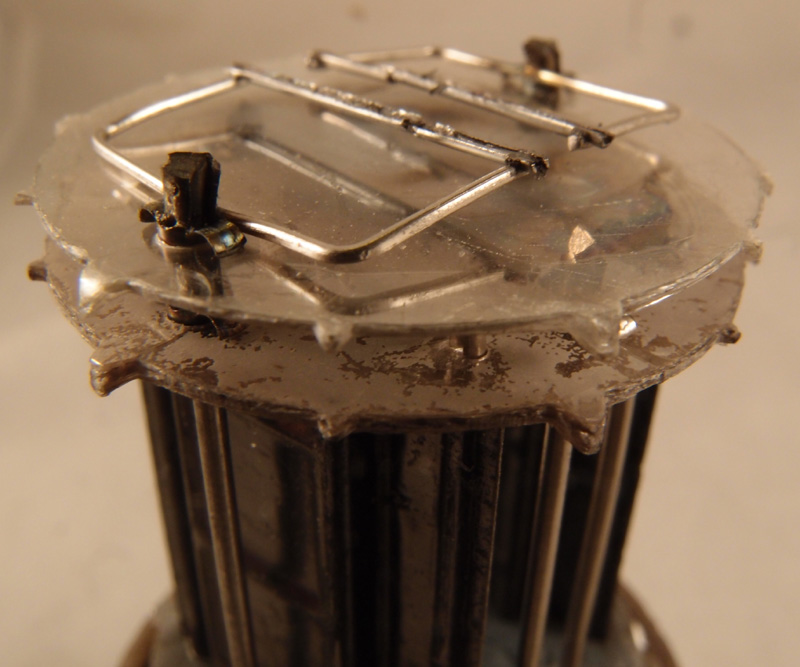

Elektrodsystemen har dubbla getter, tre tandade glimmerskivor och extra stagningar håller hela konstruktionen på plats, inne i glaskolven. Det här röret hade glödavbrott. Så jag knäckte glaset för att kunna visa det gedigna hantverket.

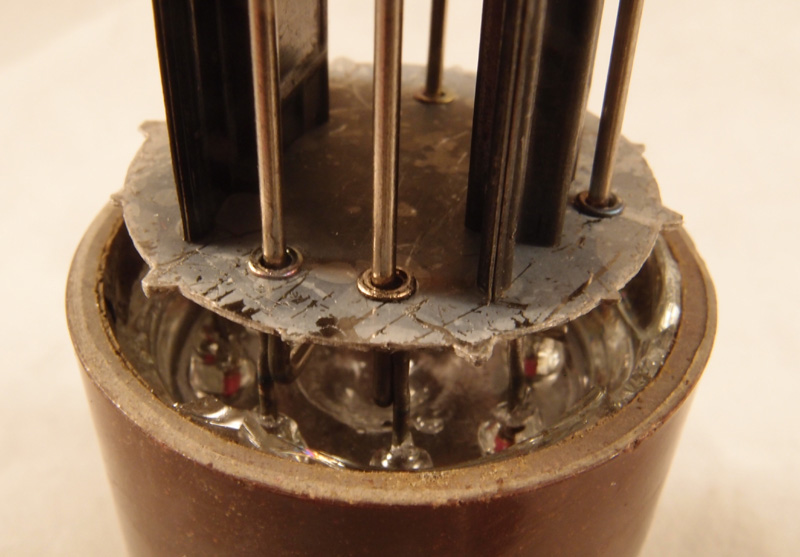

Små öljetter håller stagningen på plats, så de inte nöter på glimmerskivorna.

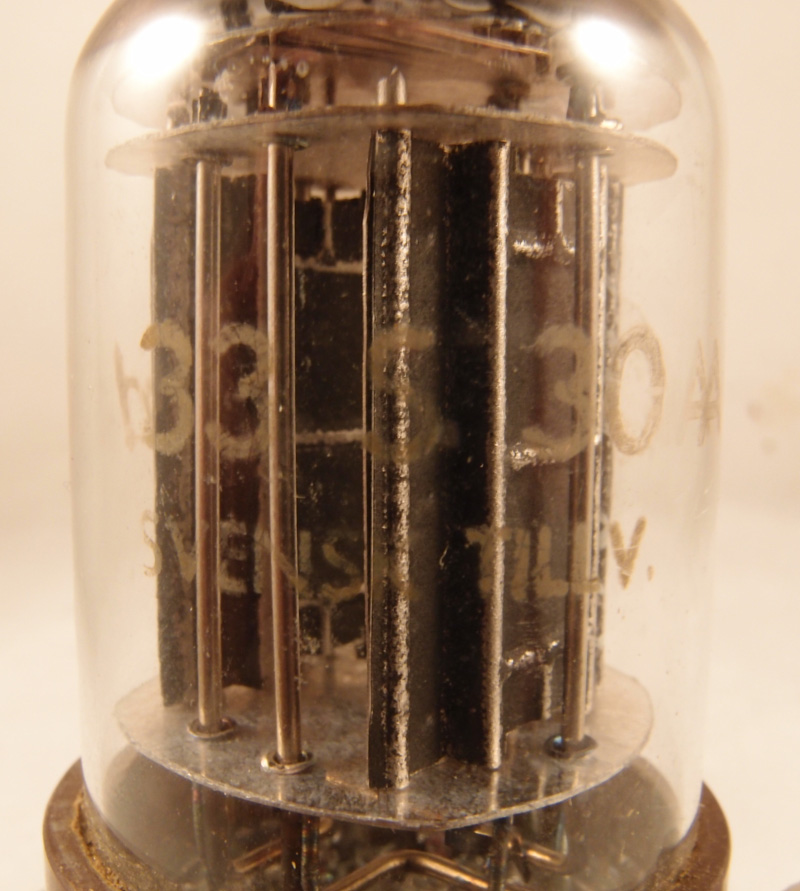

33S30 / 6SN7

Tvillingröret 33S30 / 6SN7, också en dubbeltriod som hanterar lite mer ström än 33S29. Finns i versionerna 33S30, 33S30A och 33S30B

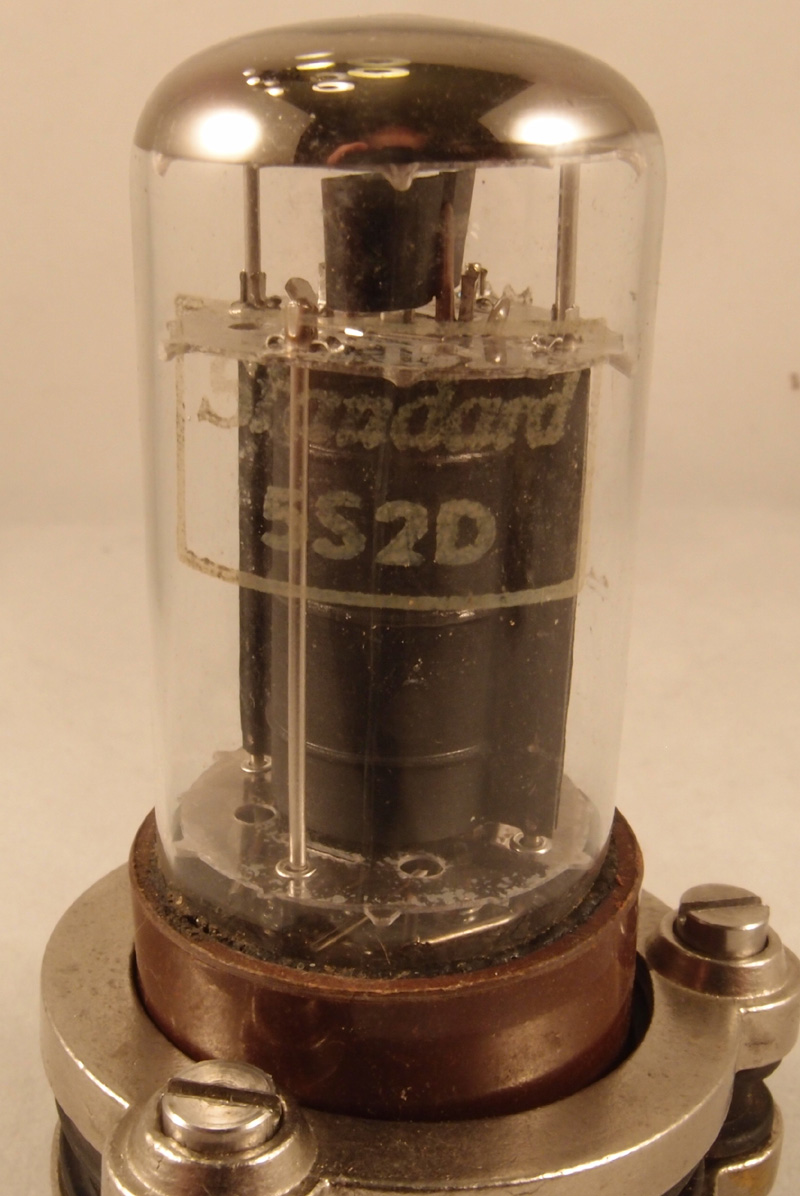

5S2D / 6V6

Det fanns även en svensk tillverkning av strålpentoden 6V6. Betydligt robustare byggd än sina utländska kusiner 5S2D?? 5= pentod, S=Standard Radio, 2 = löpnummret, Typbeteckningen, D= utvecklingsversionen



Gitarrförstärkare ??

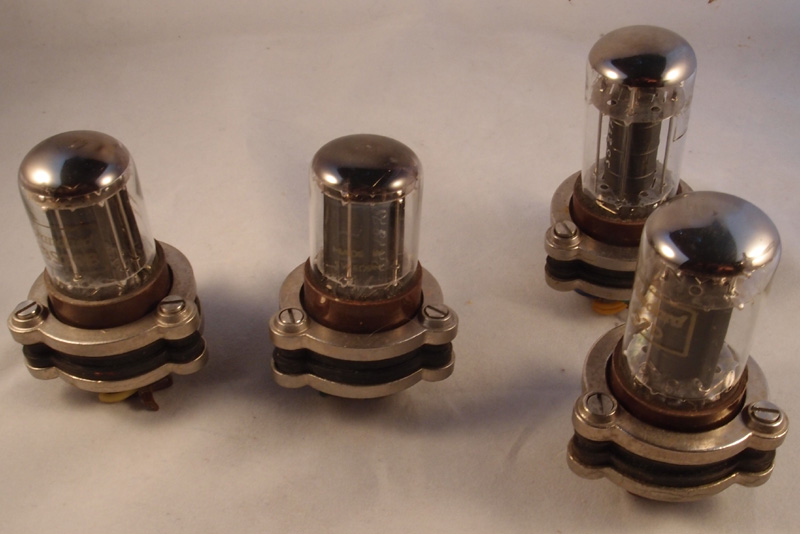

Det här ser ut som en god uppställning till en gitarrförstärkare...



Uppmätning av rören

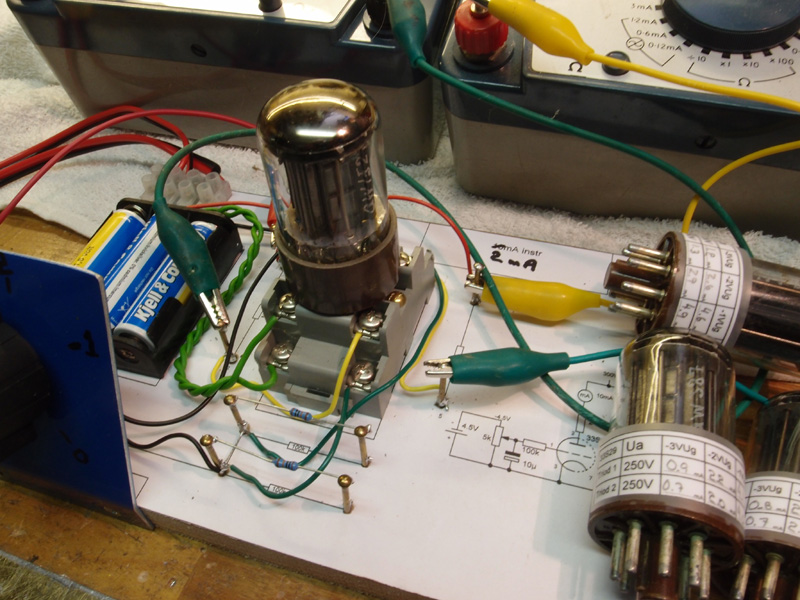

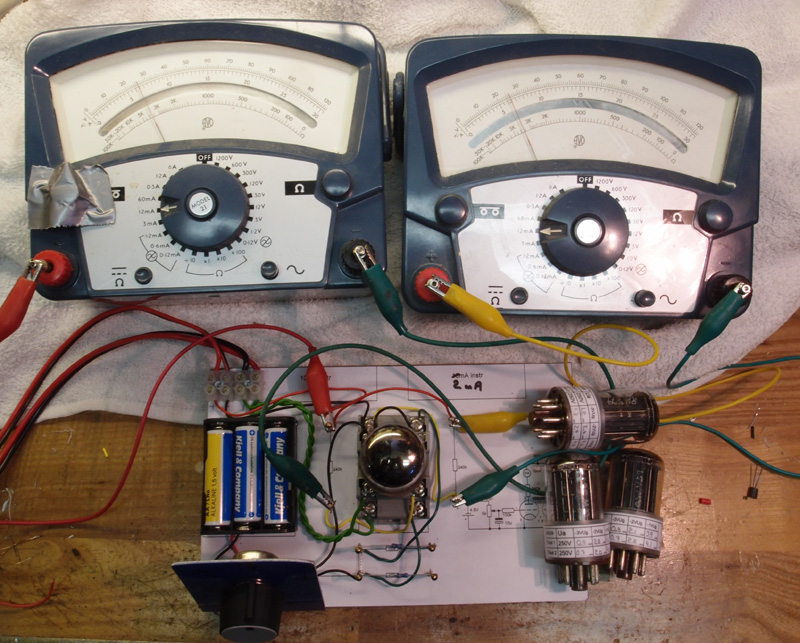

För att kunna testa båda rörhalvorna samtidigt kopplade jag upp två AVO-metrar och batterier till gallerspänningen.

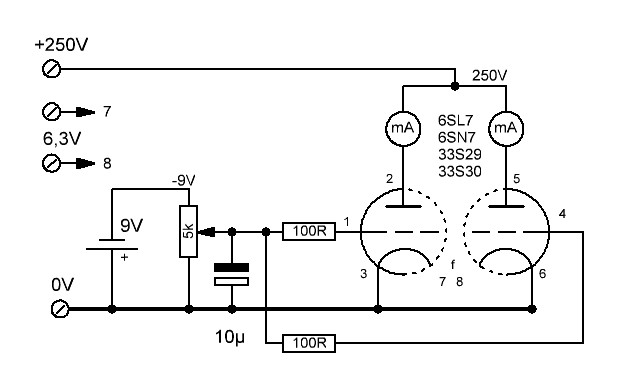

Uppkopplingen för att snabbt kunna konstatera om det är liv i rören. 60 år gamla, fungerar de ännu utmärkt! Svensk kvalitet.



Provtestning av några rör, Det finns viss spridning inom dem. Dokumenterat med etiketter på rörsockeln.



Testning av 5S2D

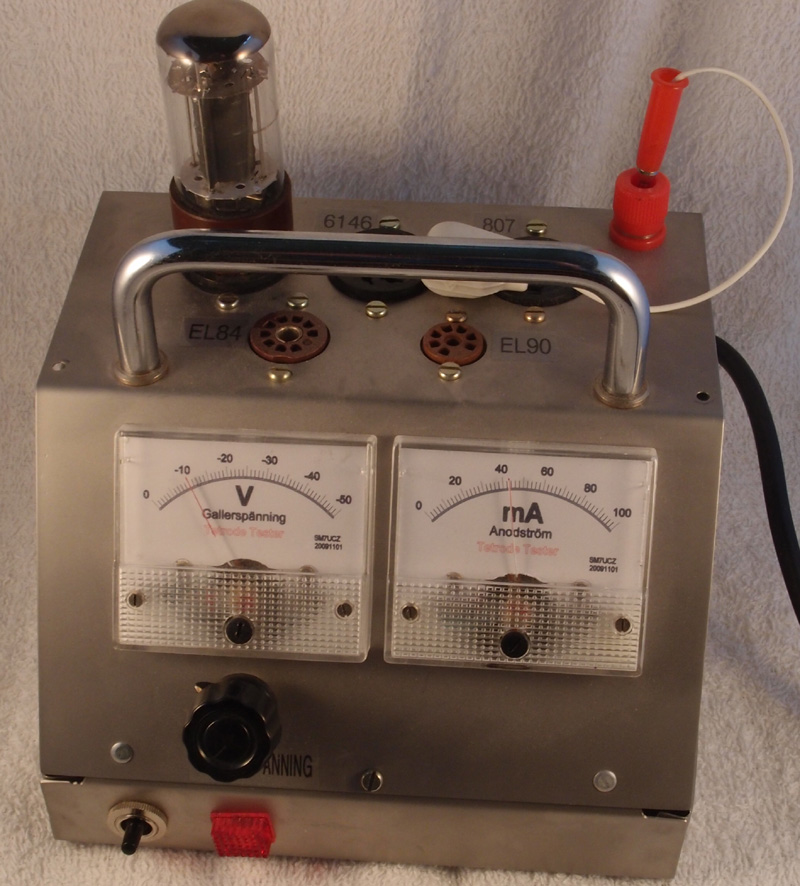

Nu kom tetrodtestare till användning. Med 215V på anoden är dessa rör en aning skarpare än standard 6V6

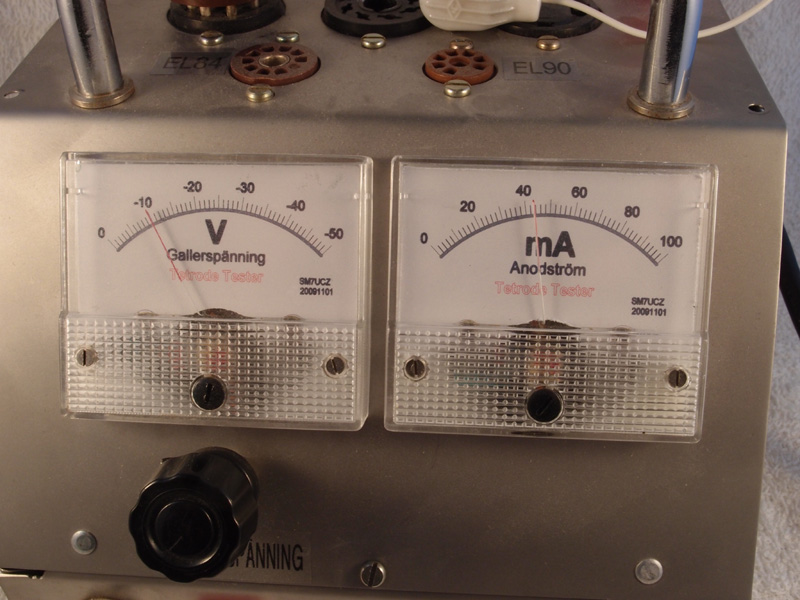

215V på anoden, -10V på gallret, ger ca 43mA anodström.
