Active Antenna

Efter en ide från PA0RDT så kopierade jag denna aktiva antenn. Mer info finnes här.



Schema med strömförsörjning

Min PCB-layout med antennen direkt på kretskortet.

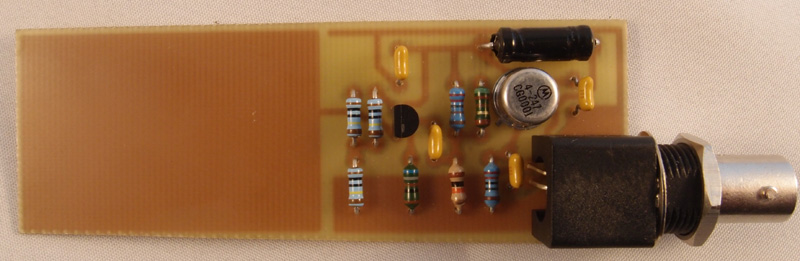

Monterat kretskort

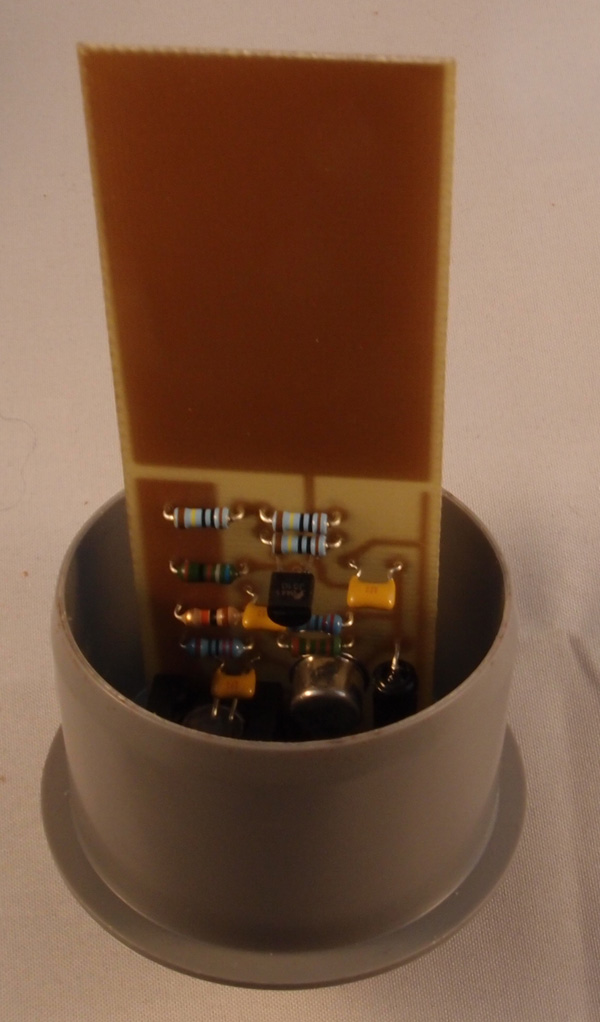

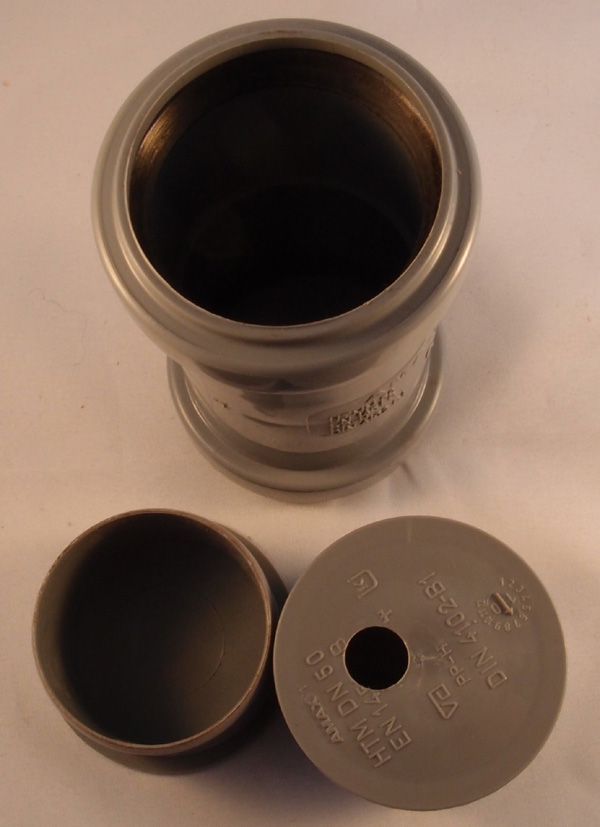

Antennen monterades i en skarvmuff för 50mm avloppsrör med tätningslock.

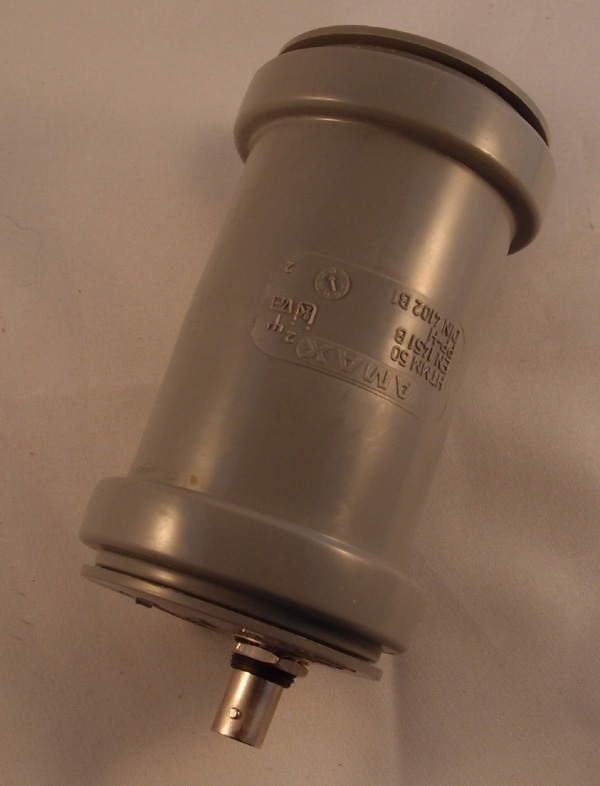

Färdiga antennen



Lyssna på Grimeton's 17,2kHz med aktiv antenn

Normalt så behövs det hiskeligt långa antenner fär att lyssna på Grimeton. Våglängden är ca 17,5 km, så en dipol blir ca 8km lång... så långa tomter finns inte...om man inte äger en järnväg! Detta kan ersättas med den aktiva antennens platta på 45 × 30mm! Antennen använder det elektriska fältet...men det finns mer att läsa om detta om du googlar lite.

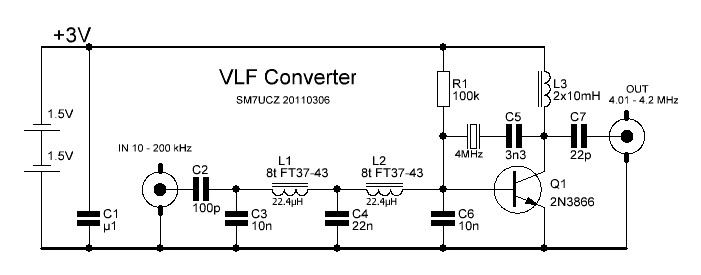

Med hjälp av en converter och den aktiva antennen går det att lyssna på Grimeton's 17,2 kHz som sänder vid några tillfällen per år. Det finns inte många mottagare som klarar så låg frekvens. Men med hjälp av konvertern omvandlas 17,2kHz till 4017,2kHz med den 4MHz kristall som är monterad. Valet av kristall kan vara vilken kristall som finns tillhanda. Avläsningen blir enklare om 1, 2, 3, ...MHz monteras. Men kretsen fungerar självklart med kristallen 3577kHz , som finns i mängder som surplus. Avläsningen blir då 3577 + 17,2 = 3594,2kHz

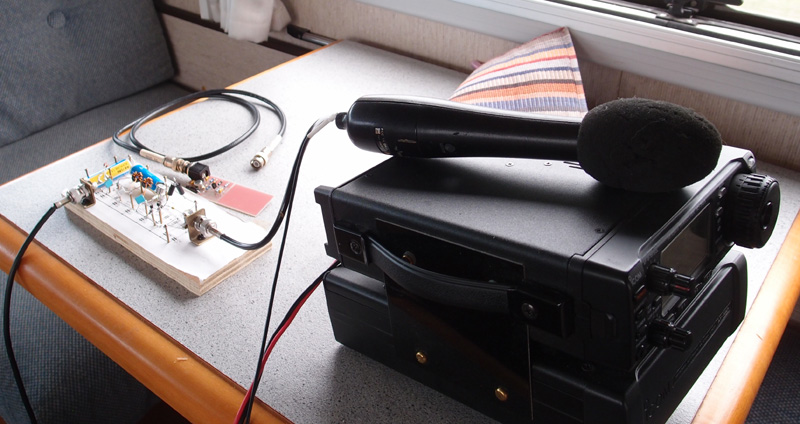

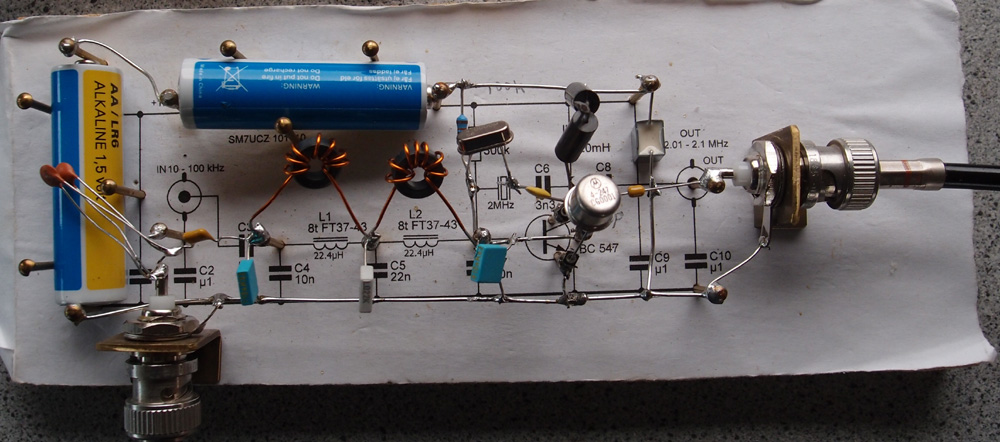

Konvertern uppspikad på en bräda med batterierna på plats.

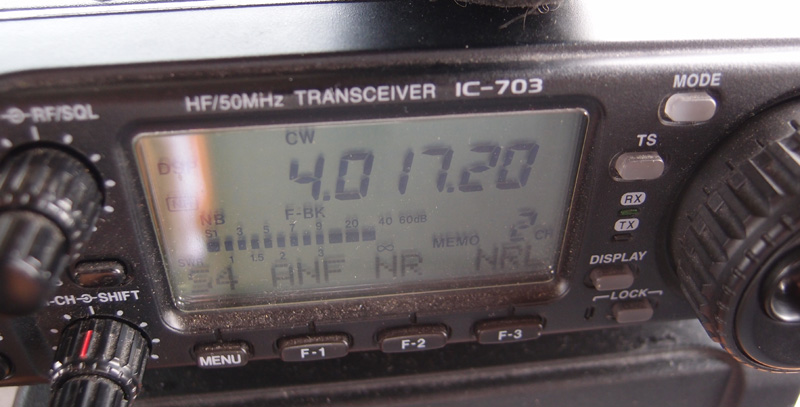

Avlyssning av Grimeton 3 juli 2011 kl 09.00 UTC i husbilen på södra Öland



En inspelning en bit in i sändningen via mikrofon kan höras här.

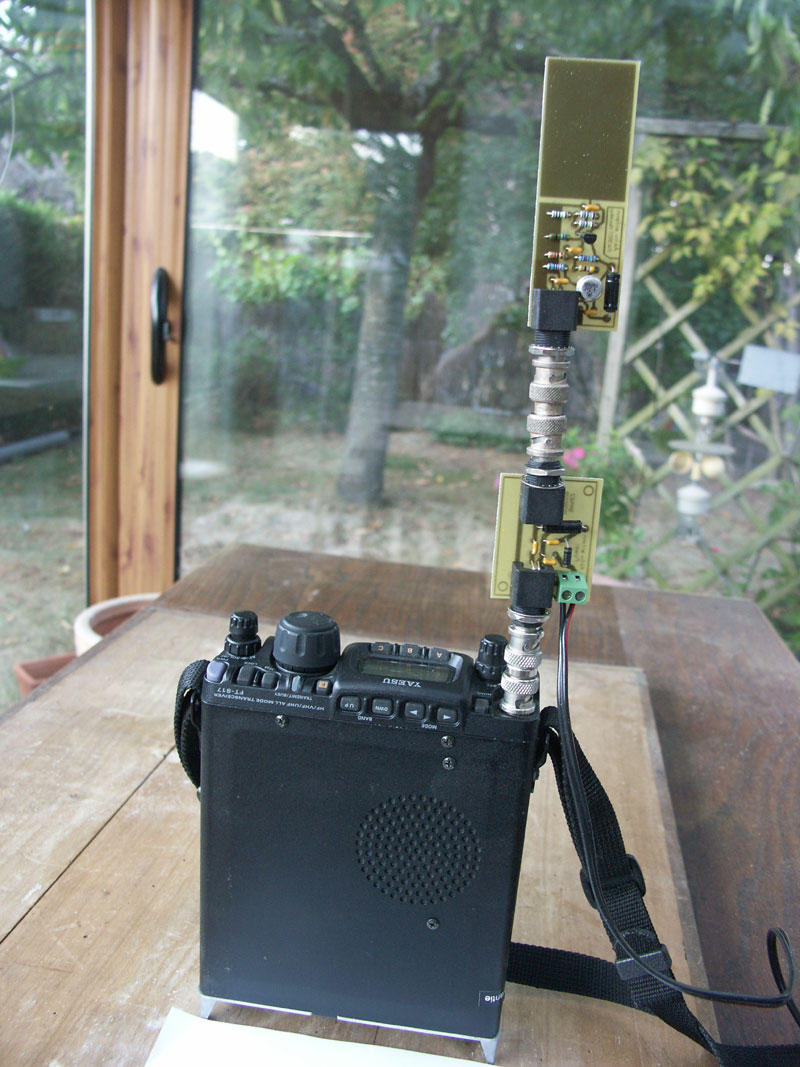

Jacques, F6CFB monterade sitt kort så här... för att kunna lyssna på kortvågen.
